Mae turn llorweddol cynhwysedd Anyang XS 6T, gyda'i berfformiad rhagorol a'i alluoedd prosesu sefydlog, yn cynnwys strwythur corff cadarn a system CNC ddatblygedig, sy'n galluogi prosesu rhannau metel yn fanwl gywir ac yn uchel. Mae ei ystod prosesu eang a'i allu cario llwyth cryf yn ei alluogi i drin amrywiol dasgau troi gweithfannau cymhleth yn hawdd, gan ddiwallu anghenion prosesu amrywiol gwahanol gwsmeriaid. Mae wedi dod yn ddewis delfrydol ar gyfer llawer o weithdai prosesu.
Mae turn llorweddol cynhwysedd Anyang XS 6T yn mabwysiadu dyluniad sy'n gyfeillgar i'r defnyddiwr, gyda rhyngwyneb gweithredu syml a greddfol, gan hwyluso gweithredwyr i'w feistroli a'i gymhwyso'n gyflym, gan wella effeithlonrwydd cynhyrchu yn sylweddol. Gyda systemau oeri uwch a dyfeisiau iro awtomatig, mae'n sicrhau bod yr offer yn gweithredu'n sefydlog am amser hir ac yn lleihau costau cynnal a chadw.
Mae turn llorweddol capasiti Anyang XS 6T wedi'i gymhwyso'n eang mewn amrywiol ddiwydiannau megis gweithgynhyrchu modurol, prosesu mecanyddol, awyrofod, ac ati, ac mae wedi dod yn arf pwysig ar gyfer gyrru'r diwydiant gweithgynhyrchu tuag at gudd-wybodaeth a mireinio.
Nodweddion turnau llorweddol capasiti 6T:
Y gwely cyffredinol gydag anhyblygedd uchel.
Mae'r gwely yn mabwysiadu strwythur castio annatod. Mae'r asennau mewnol wedi'u gosod allan yn rhesymol ac mae ganddynt anhyblygedd uchel. Mae'r rheilen dywys yn mabwysiadu proses diffodd a malu amledd canolradd. Gan fabwysiadu'r dechnoleg plât canllaw gwrth-ymlusgo ar yr wyneb canllaw llithro, mae'r nodweddion deinamig megis cyfernod tampio ffrithiant yn y cyflwr gorau, gan osgoi ffenomen cropian cyflymder isel.
Prif werthyd gydag anhyblygedd uchel a chywirdeb uchel
Cyfrwng gwerthyd brand enwog, gwerthyd -blwch gwres-strwythur cymesurol i osgoi echelin gwerthyd yn drifftio, olew iro i leihau afluniad tethi. Gwerthyd gyda thri strwythur cynnal i sicrhau trosglwyddiad manwl gywir a sŵn isel. Felly mae'r gwerthyd o gynnydd tymheredd isel, afluniad gwres wedi'i leihau, a chywirdeb uchel cyson yn y tymor hir.
Paramedrau peiriant turn llorweddol
|
uned |
CW61100B |
CW61125B |
CW61140B |
CW61160B |
|
|
Galluoedd |
|||||
|
Swing dros y gwely |
mm |
1000 |
1250 |
1400 |
1640 |
|
Swing dros gerbyd |
mm |
615 |
865 |
1015 |
1250 |
|
Uchafswm.length of workpiece |
mm |
1500 2000 3000 4000 5000 6000 8000 10000 12000 |
|||
|
Hyd mwyaf.turning |
mm |
1300 1800 2800 3800 4800 5800 7800 9800 11800 |
|||
|
Pan o arweinlyfr |
mm |
755 |
|||
|
gwerthyd |
|||||
|
Trwyn gwerthyd |
mm |
A2-15(8×M22) |
|||
|
turio spindle |
mm |
130 |
|||
|
Twll tapr o werthyd |
1:20/140 |
||||
|
Ystod o gyflymder gwerthyd |
r/munud |
ymlaen: 3.15 ~ 315 ; cefn: 3.5 ~ 291 |
|||
|
Nifer y cyflymder gwerthyd |
ymlaen: 21; cefn: 12 |
||||
|
Cynnig porthiant |
|||||
|
Nifer o Hydredol a chroes |
56/56 |
||||
|
Porthiant fesul chwyldro |
mm |
hydredol: 0.1 ~ 12; traws: 0.05 ~ 6; gweddill cyfansawdd: 0.025 ~ 3 |
|||
|
Nifer ac ystod yr edau metrig |
44; 1 ~ 120mm |
||||
|
Nifer ac ystod o edau modfedd |
31;28~1/4 |
||||
|
Rhif ac ystod edefyn y modiwl |
45; 0.5 ~ 60mm |
||||
|
Nifer ac ystod y dia. edau |
38; 1/2 ~ 56DP |
||||
|

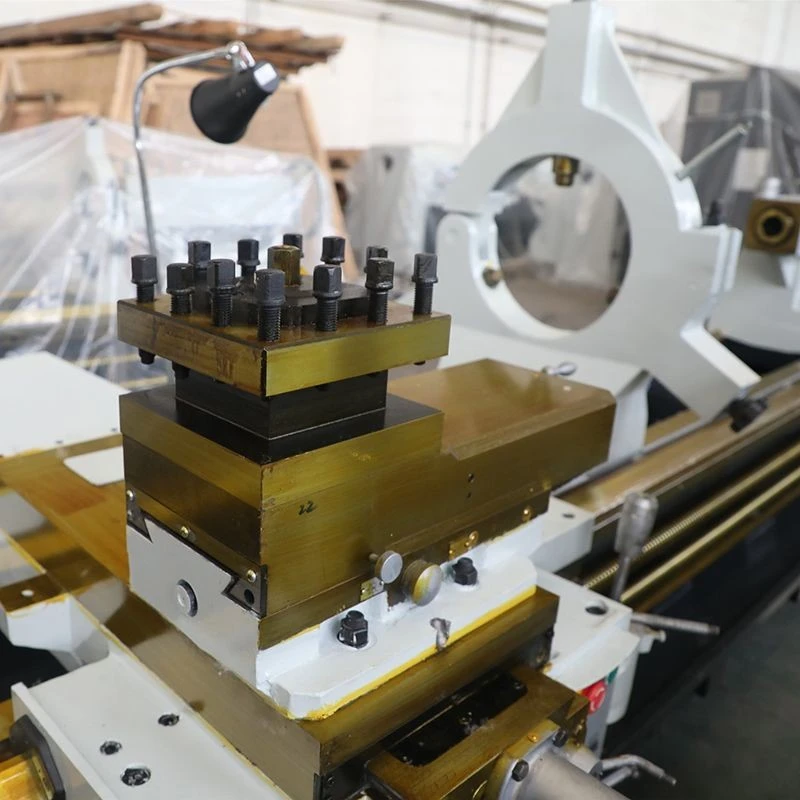

Post offer |
|||||
|
Pellter gwerthyd ac awyren offer |
mm |
48 |
|||
|
Offeryn post ystod swing |
gradd |
±90 gradd |
|||
|
Max.travel o sleid croes |
mm |
520(20″) |
580 |
580 |
630 |
|
Max.travel o'r sleid uchaf |
mm |
300 |
|||
|
Adran o shank offer |
mm |
45 (maint 260x260) |
|||
|
Cyflymder teithio cyflym |
mm/munud |
hydredol: 3740; ardraws: 1870; gorffwys parod: 935 |
|||
|

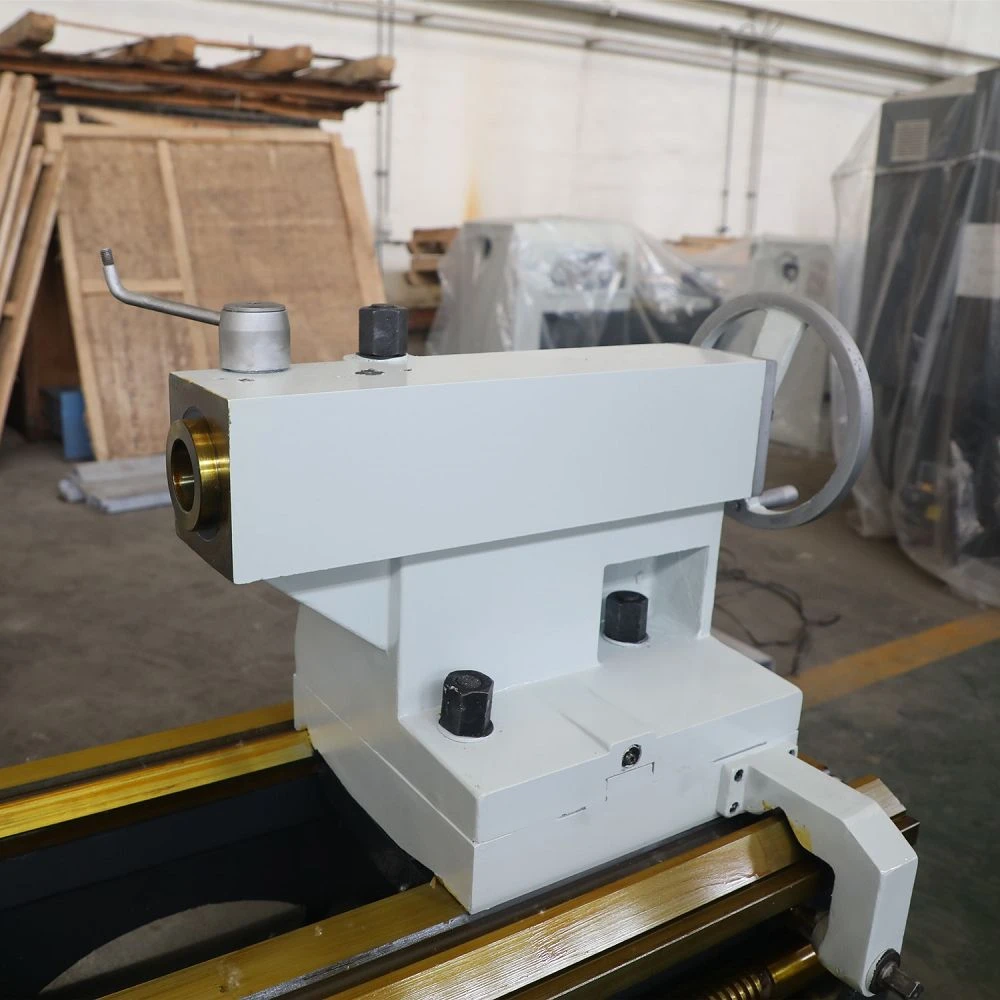

Tailstock |
|||||
|
Diau. o tailstock |
mm |
160(6″) |
|||
|
Teithio tailstock |
mm |
300(12″) |
|||
|
Twll tapr o gwils stoc cynffon |
morse 6 |
||||
|
Eraill |
|||||
|
Prif bŵer modur |
kw |
22 |
|||
|
Hyd |
mm |
4600 5100 6100 7100 8100 9100 11100 13100 15100 |
|||
|
Lled |
mm |
2150 |
|||
|
Uchder |
mm |
1700 1825 2150 |
|||
|
Max.weight o workpiece |
kg |
6000 |
|||

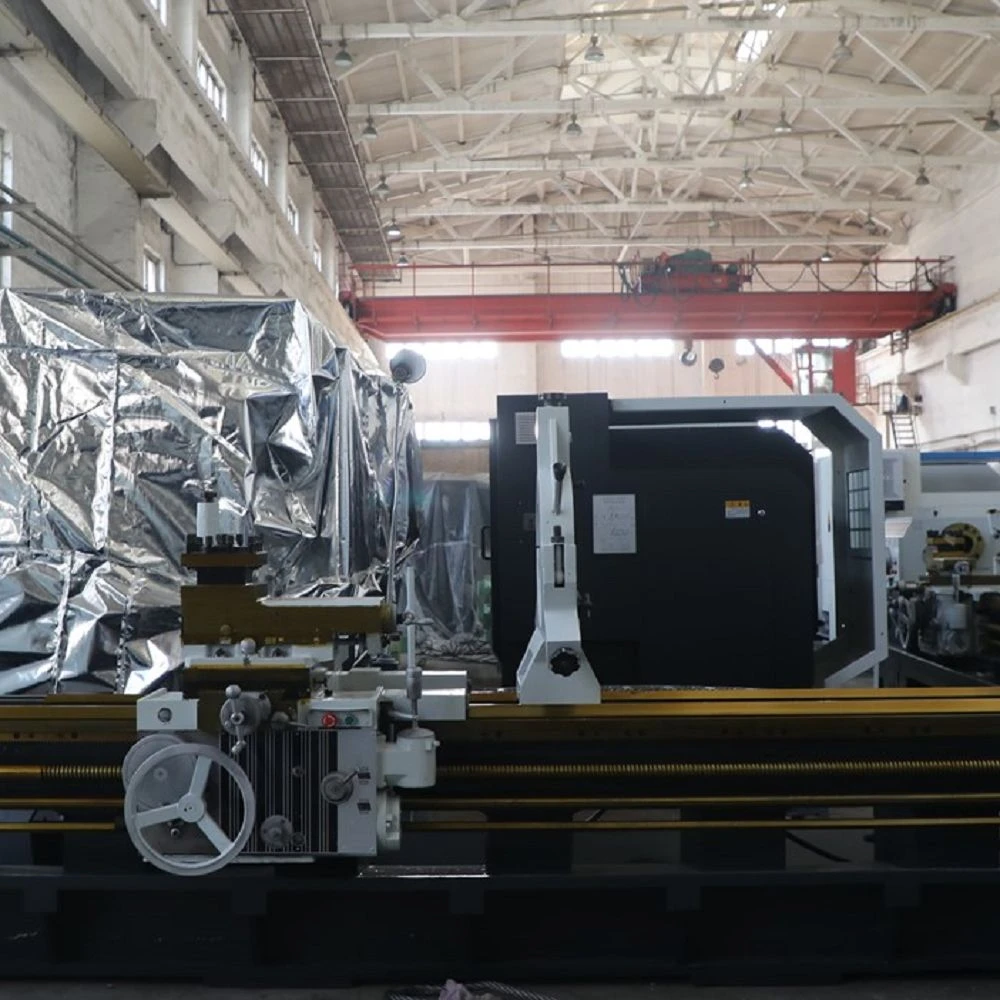

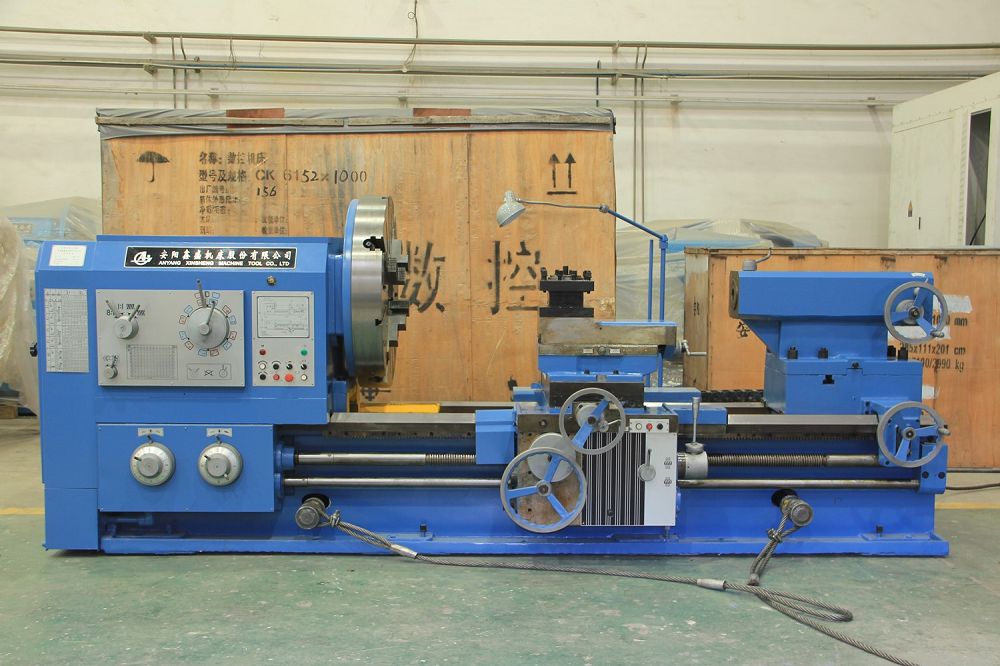

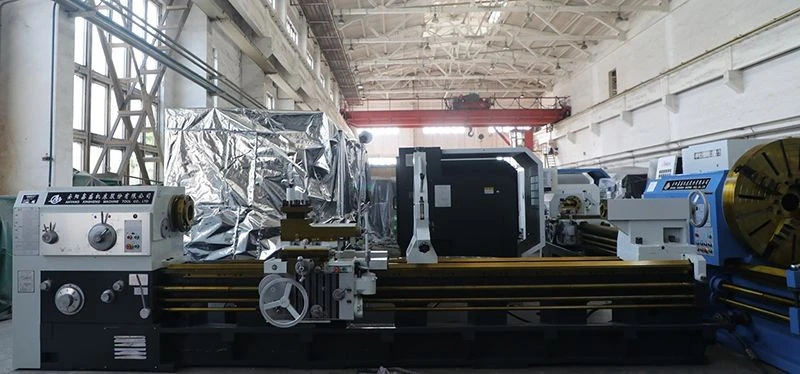

Cynhyrchu golwg
Ardystiad
Anyang XS turn bach troi dylunio a chynhyrchu yn ôl y ISO 9001, ISO14001, rydym hefyd yn berchen ar y CE, ardystiadau UL.
Arddangosfa

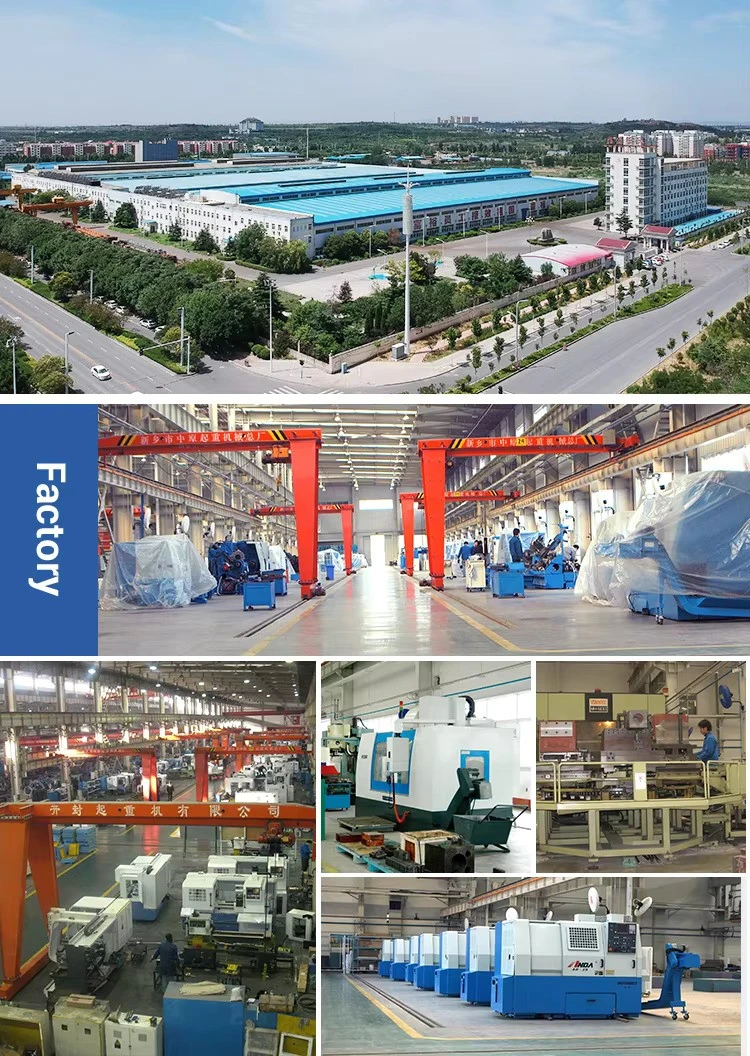

Mae turn Anyang XS ers 1946, wedi sefydlu ei hun fel grym mawr yn y sector diwydiannol Tsieineaidd, gan arbenigo mewn dylunio a gweithgynhyrchu ystod eang o offer peiriant, o turnau traddodiadol i ganolfannau peiriannu CNC uwch.
